宁夏灵武临港污水处理厂-水泥滤板安装

来源:卫源环保 发布日期:20-05-14 作者:Admin 浏览:

  水泥滤板又称混凝土滤板是水处理工艺中关键装置,在滤池中起到承载滤料层过滤和反冲洗配水(气)的双重作用。滤板质量的优劣(特别是滤板的平整度和精度)直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。传统的滤池配水系统过滤和反冲洗时阻力大,配水不均匀、死水区多、滤料易板结、积泥,同时由于局部冲洗强度造成承托层松动,出现漏砂等不良后果.

  水泥滤板采用立式钢模浇制,水灰比,细石、石英砂等材料配制,水泥滤板价格大约在400~500元之间。水泥滤板严格执行国家有关标准,按设计要求计算开孔比,预埋ABS工程塑料预埋套管、配双层双向优质螺纹钢筋。采用高标号水泥,标准细石和石英砂,经机械搅拌,捣实浇制而成。滤板上下两面每平方米水平误差±1mm。滤池中安装达到整池误差≤5mm的高精度,且四边整齐、无翘缺,完全满足滤池设计技术规范要求。

  外观:表面平整、无露筋、翘曲、振裂、四边无破损、预埋套管准确无倒错、歪斜、遗漏,套管内无堵塞。

  四边垂直度误差≤5mm

  滤板抗拉强度≥280Mpa。

  滤板抗压强度≥280Mpa。

  滤板冲击强度≥280Mpa。

  滤板水平安装精度要求较高,其重要基础是涉及滤梁的整池平整及预埋铆固滤板用的不锈钢件定位准确性,因此,滤梁找平要求水平线,必须要有配置高标准的金属模具和熟练的制造技术,才能确保滤梁的平整度,平面找平后,再安装滤板。

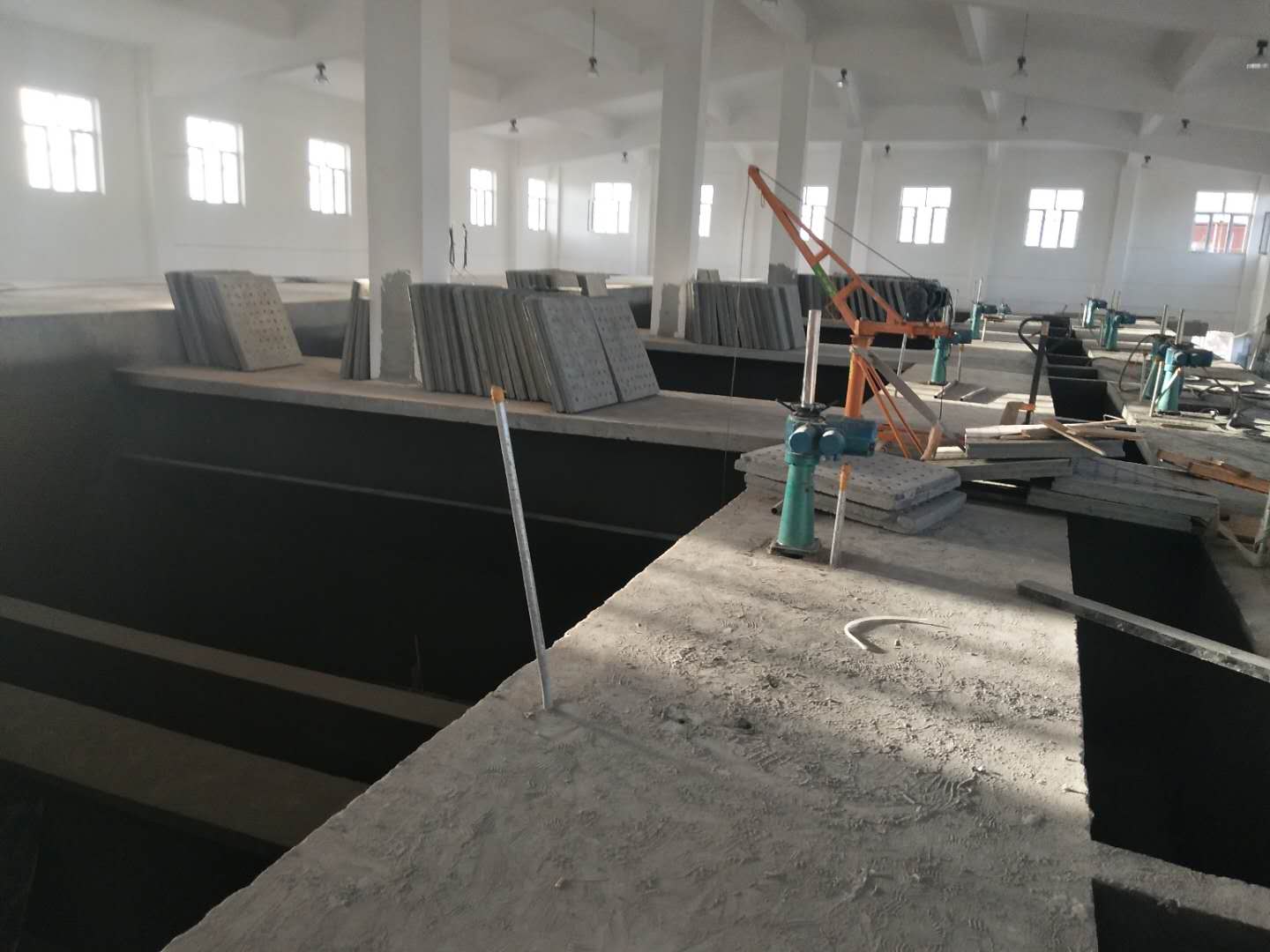

图例:安装过程一;

按设计图纸要求进行施工,滤板铺放前,用水准仪检测支承梁面标高值误差小于 ± 2mm ;

安装过程二;

单个池板面水平误差大于± 2mm,各格滤池的标高误差不大于± 5mm ;

施工中应注意砂浆不能漏入池内或封着滤头,安装后,要清理干净滤板面砂浆。


安装过程三;

安装过程四;

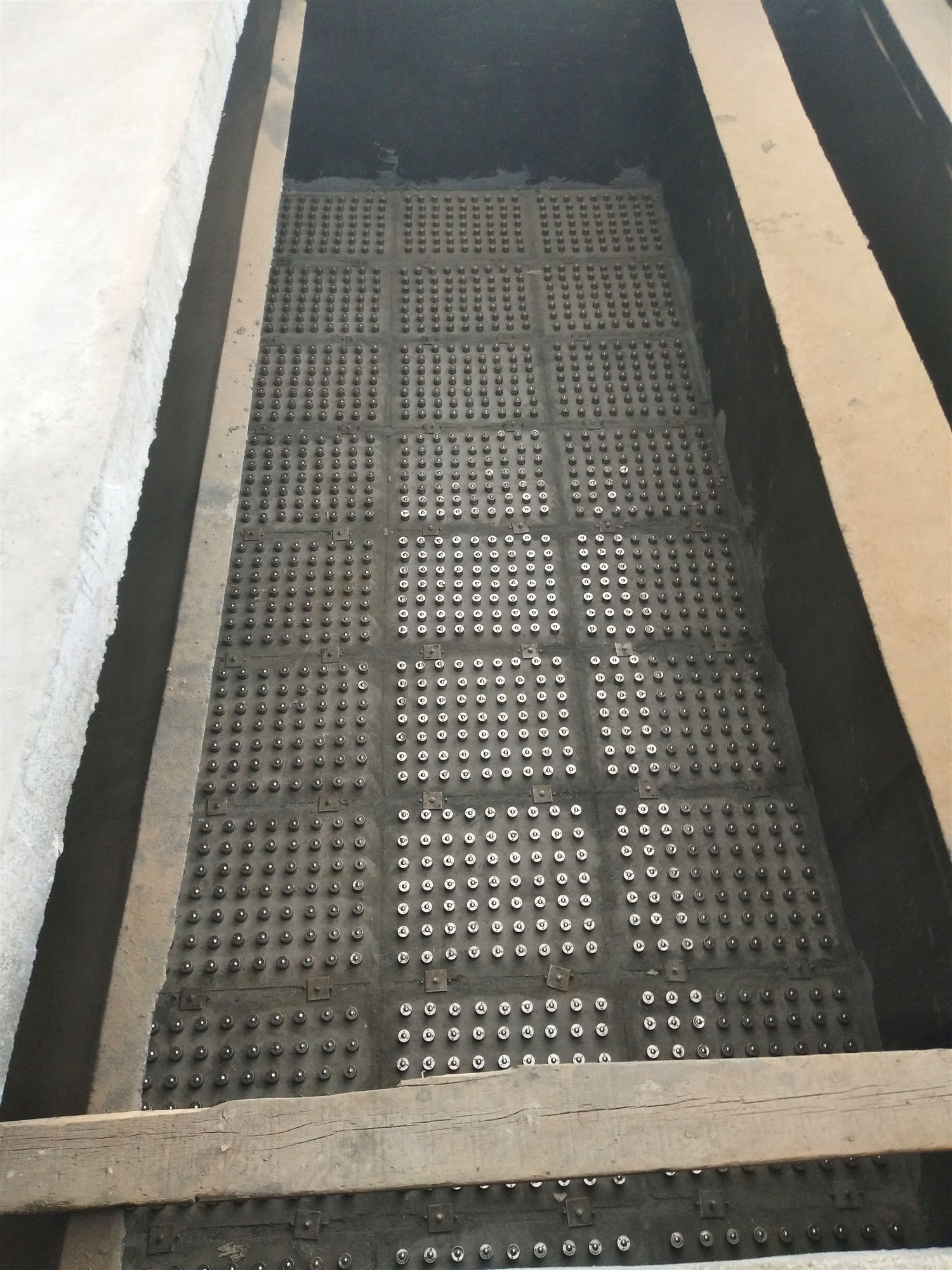

滤头密封环或套管中心偏差为±1.5mm以内。

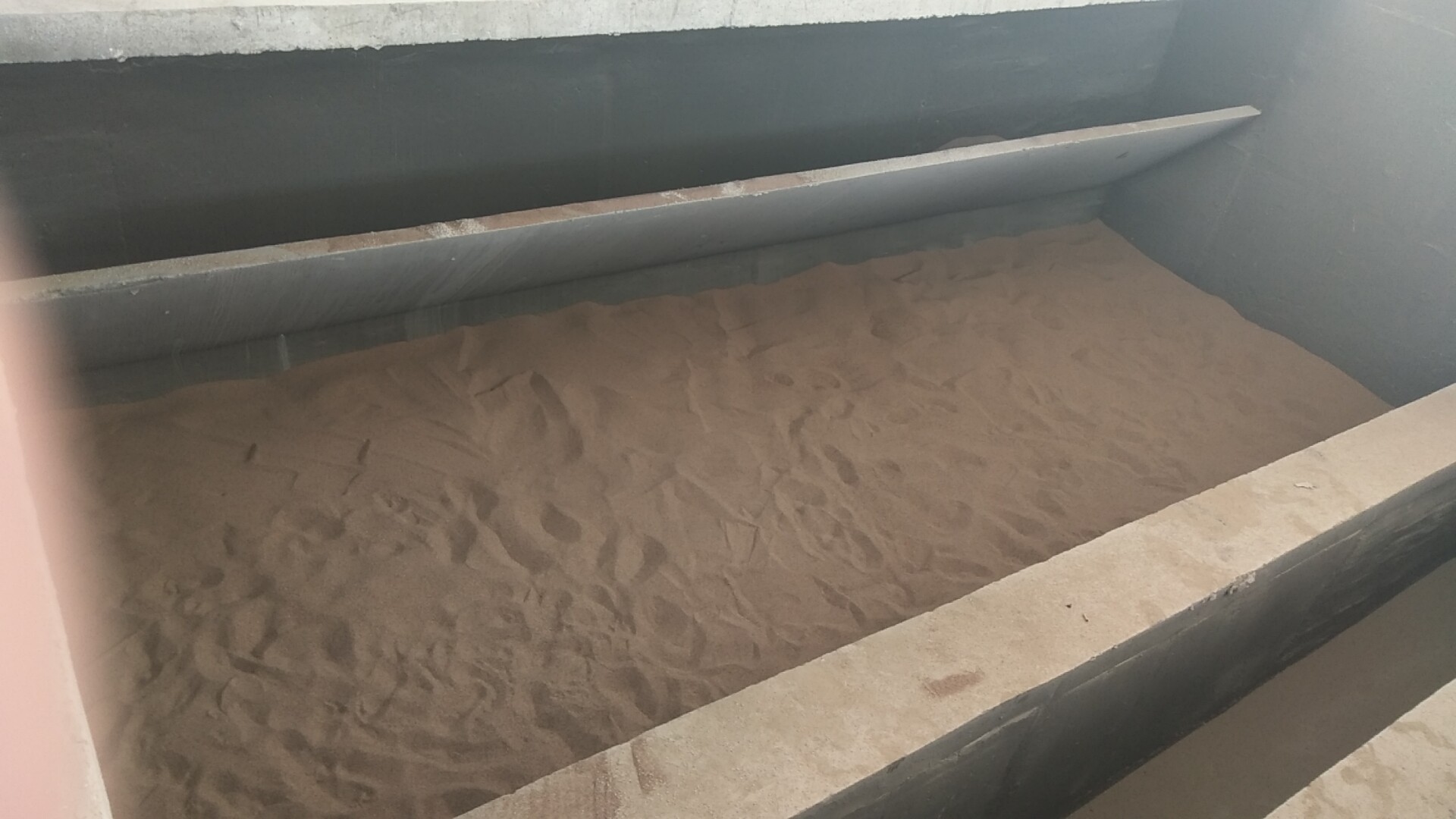

填料覆盖,安装完毕。
